Multilayer Sided Printed Circuit Boards , Rigid Flex Circuit pcba Board Standard FR-4,Electronic Printed Circuit Board

Multilayer Sided Printed Circuit Boards , Rigid Flex Circuit pcba Board Standard FR-4,Electronic Printed Circuit Board

Brand Name: KAZ
Model Number: PCB-B-002
MOQ: 1
Price: 0.1-3usd/pc
Payment Terms: Paypal, T/T, Western Union
Supply Ability: 10000-20000 square meters per month
Detail Information
Place of Origin:
CN
Certification:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
Product Name:
Multilayer Sided PCB
Board Material:
Standard FR-4
Surface Treatment:
Immersion Gold
Board Thickness:
1.6mm
Copper Thickness:
1oz
Soldermask:
Blue
Packaging Details:
Vacuum packing
Supply Ability:
10000-20000 square meters per month
Highlight:

electronics circuit board

,

rigid flex circuit board

Product Description

Multilayer Sided Printed Circuit Boards , Rigid Flex Circuit pcba Board Standard FR-4,Electronic Printed Circuit Board





Bried description

    Our PCB technology capacity includes 1 to 50 layers, minimum dill hole size of 0.1mm, minimum track/line size of 0.075mm, surface treatment of OSP, HAL, HASL, ENIG, Gold Finger and more. We can make our production capacity of 10,000-20,000 square meters/month for double sides and 8,000-12,000square meters/month for multilayer.

    We have over 300 employees and 8,000 square meters building area. Our products include Normal Tg FR4, High Tg FR4, PTFE, Rogers, Low Dk/Df, FPC, Rigid-Flex PCB and Aluminum, Copper base PCB, etc. Assembly service including SMT, DIP with six assembly lines.



Manufacturer Capacity:

Capacity Double Sided: 12000 sq.m / month
Multilayers: 8000sq.m / month
Min Line Width/Gap 4/4 mil (1mil=0.0254mm)
Board Thickness 0.3~4.0mm
Layers 1~20 layers
Material FR-4, Aluminum, PI
Copper Thickness 0.5~4oz
Material Tg Tg140~Tg170
Max PCB Size 600*1200mm
Min Hole Size 0.2mm (+/- 0.025)
Surface Treatment HASL, ENIG, OSP





Detailed specification

Layer count  Single sided, double sided and multilayer to 50 layers.
Base material FR-4, High Tg FR-4, Aluminum Base, Copper Base, CEM-1, CEM-3 and so on
Board thickness 0.6-3mm or thinner
Copper thickness 0.5-6oz or thicker
surface treatment  HASL, Immersion Gold(ENIG), Immersion Silver, Immersion Tin, Plating Gold and Gold finger.
Soldmask Green, Blue, Black, Matte Green , White and Red
Silkscreen Black and white





What KAZ Circuit can do for you:

  • PCB manufacturing (prototype, small to medium, mass production)
  • Components Sourcing
  • PCB Assembly/SMT/DIP


To get a full quotation of the PCB/PCBA, pls provide the information as below:

  • Gerber File, with detail specification of the PCB
  • BOM List (Better with excel fomart)
  • Photoes of the PCBA (If you have done this PCBA before)





Electronic printed circuit board (PCB) manufacturing processes:



PCB material choice:
    Common base materials include FR-4 (fiberglass), polyimide and ceramics
    Consider properties such as dielectric constant, thermal performance, and flexibility
    Special materials available for high-frequency, high-power or flexible PCBs


Copper thickness and layer count:
    Typical copper foil thickness ranges from 1oz to 4oz (35µm to 140µm)
    Single-sided, double-sided and multilayer PCBs available
    Additional copper layers improve power distribution, heat dissipation and signal integrity


Surface Treatment:
    HASL (Hot Air Solder Leveling) - Affordable, but surface may not be flat
    ENIG (Electroless Nickel Immersion Gold) – provides excellent solderability and corrosion resistance
    Immersion Silver - Cost effective for lead-free soldering
    Additional options include ENEPIG, OSP and direct gold plating


Advanced PCB Technologies:
    Blind and Buried Vias for High Density Interconnects
    Microvia Technology for Ultra-Fine Pitch and Miniaturization
    Rigid-flex PCBs for applications that require flexibility
    High frequencies and high speeds with controlled impedance pc


PCB manufacturing technology:
    Subtractive process (most common) - etching away unwanted copper
    Additive process - creating copper traces on the base material
    Semi-additive process - combining subtractive and additive technologies


Design for Manufacturer (DFM):
    Adherence to PCB design guidelines for reliable manufacturing
    Considerations include trace width/spacing, via size and component location
    Close collaboration between designers and manufacturers is essential


QA and testing:
    Electrical testing (e.g., online testing, functional testing)
    Mechanical testing (e.g., bending, shock, vibration)
    Environmental testing (e.g., temperature, humidity, thermal cycles)







More photos

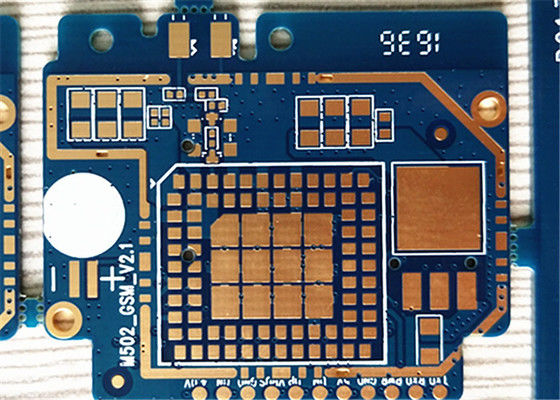

Multilayer Sided Printed Circuit Boards , Rigid Flex Circuit pcba Board Standard FR-4,Electronic Printed Circuit Board 0

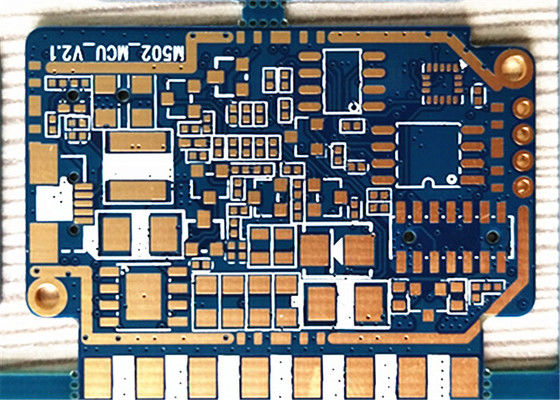

Multilayer Sided Printed Circuit Boards , Rigid Flex Circuit pcba Board Standard FR-4,Electronic Printed Circuit Board 1

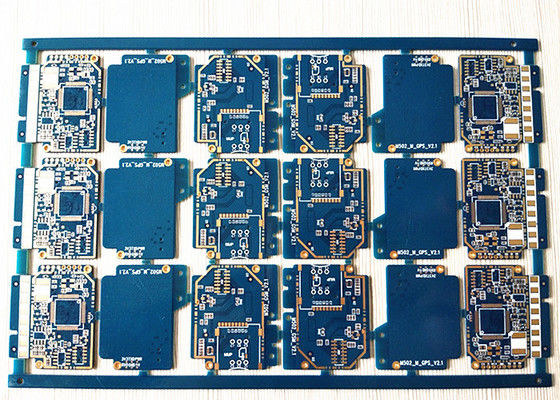

Multilayer Sided Printed Circuit Boards , Rigid Flex Circuit pcba Board Standard FR-4,Electronic Printed Circuit Board 2

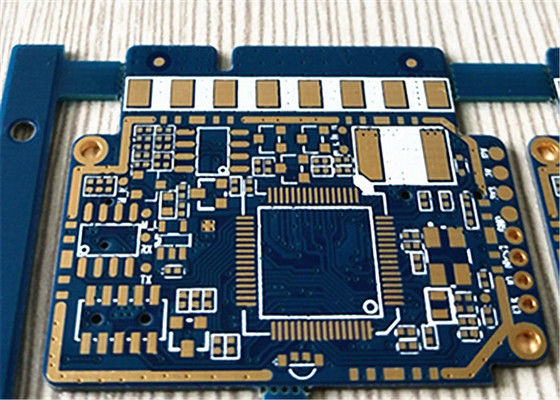

Multilayer Sided Printed Circuit Boards , Rigid Flex Circuit pcba Board Standard FR-4,Electronic Printed Circuit Board 3
